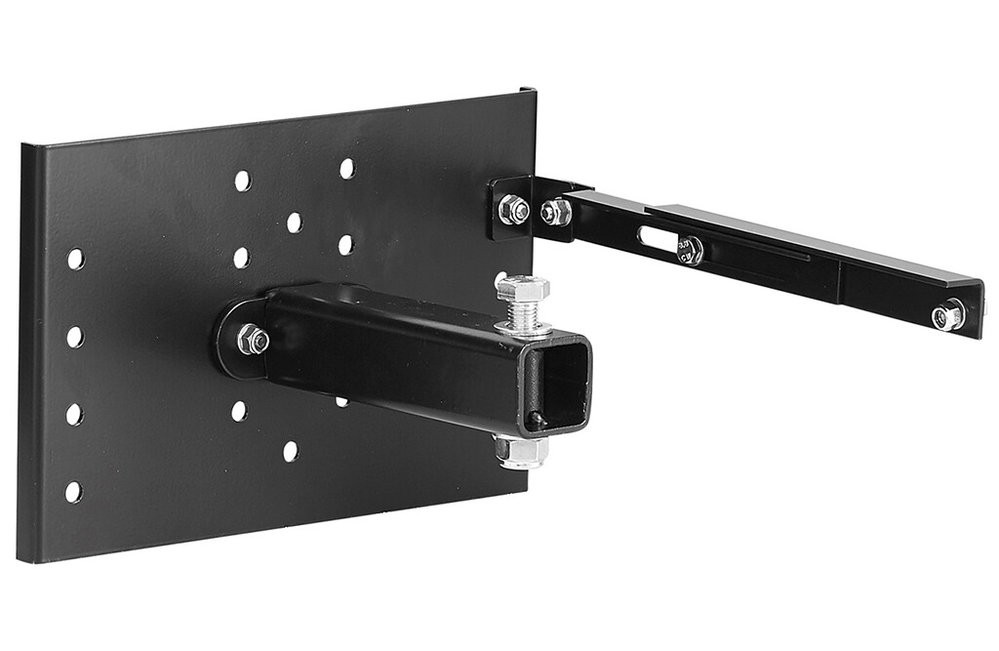

Trolla System Montageplatte für Quad & ATV, höhenverstellbar

Grundmodul und Kombi-Anhängerkupplung am ATV aufnehmen

Die Trolla System Montageplatte für Quad und ATV bildet die fahrzeugseitige Aufnahme für das Trolla System Grundmodul 9071805. Mit montiertem Grundmodul lassen sich anschließend die dazu passenden Arbeitsmodule des Trolla Systems am ATV einsetzen.

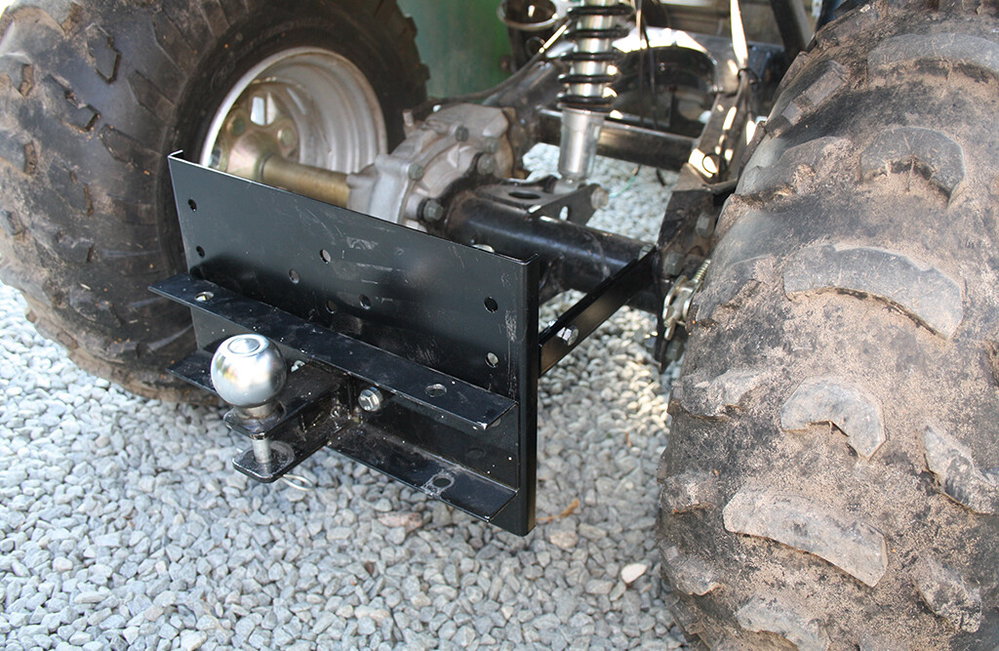

Für die direkte Montage benötigt das Fahrzeug eine 50 x 50 mm große Vierkantaufnahme für die Kugelkupplung. Die Montageplatte wird in das Vierkantrohr eingeschoben, mit einem Sicherungsbolzen fixiert und kann in der Höhe eingestellt werden. Eine mitgelieferte Stützstrebe lässt sich an der Achse oder an einem geeigneten Punkt der Anhängevorrichtung befestigen, um die Aufnahme zusätzlich zu stabilisieren.

Vor der Bestellung muss die vorhandene Fahrzeugaufnahme geprüft werden. An Hunter 200, Linhai 150, Linhai Promax 300-2D, Loncin XWolf 200 und Loncin XWolf 300 ist die Platte nicht direkt montierbar. Für diese und weitere kleinere ATVs ohne 50-x-50-mm-Aufnahme ist eine Montage mit einer separaten Zugöse möglich. Bei dieser Lösung muss die Stützstrebe die Verbindung abstützen. Die Zugöse gehört nicht zum Lieferumfang. Die Montageplatte wird unmontiert geliefert.

Anwendungsgebiete:

• Montage des Trolla System Grundmoduls an geeigneten Quads und ATVs
• Aufnahme der Trolla System Kombi-Anhängerkupplung am ATV
• Nutzung kompatibler Trolla-Arbeitsmodule über das separat erhältliche Grundmodul
• Adaptermontage an geeigneten kleineren ATVs mit zusätzlicher Zugöse gemäß Montagehinweis

Besonderheiten:

• höhenverstellbare Fahrzeugaufnahme
• 50 x 50 mm Vierkantprofil für die direkte Montage am ATV
• Sicherung im Vierkantrohr mit einem Sicherungsbolzen
• mitgelieferte Stützstrebe zur zusätzlichen Stabilisierung
• passend für Trolla System Grundmodul 9071805

Technische Daten:

• Marke: Trolla
• Produktart: höhenverstellbare ATV-Montageplatte / Systemadapter
• Systemkompatibilität: Trolla System
• geeignete Fahrzeuge: Quad und ATV mit passender Heckaufnahme
• erforderliche Fahrzeugaufnahme für Direktmontage: Vierkantrohr für Kugelkupplung
• Maße der Vierkantaufnahme: 50 x 50 mm
• Montageposition: Heck
• Montageart: Einschub in das fahrzeugseitige Vierkantrohr
• Sicherung: Sicherungsbolzen
• Höhenverstellung: vorhanden
• Stabilisierung: Stützstrebe zur Befestigung an Achse oder Anhängevorrichtung
• kompatible Systemkomponenten: Trolla System Grundmodul 9071805
• zusätzlich erforderliches Zubehör für kleinere ATVs ohne passende Vierkantaufnahme: separate Zugöse
• nicht direkt montierbare Modelle: Hunter 200, Linhai 150, Linhai Promax 300-2D, Loncin XWolf 200 und Loncin XWolf 300
• Maße (LxBxH): 23,5 x 21,5 x 22 cm
• Gewicht: 4,6 kg
• Lieferzustand: unmontiert

Lieferumfang:

• 1x Trolla System Montageplatte für Quad und ATV mit Stützstrebe
